语法介绍
定义所有元素
start 开始节点
定义语句： s=>start:开始
意为定义一个名字叫“s”的“start”元素，该元素显示的内容为“开始”
operation 操作节点
定义语句： o1=>operation:操作一
意为定义一个名字叫“o1”的“operation”元素，该元素显示的内容为“操作一”
condition 条件节点
定义语句：c1=>condition:条件判断一
意为定义一个名字叫“c1”的“condition”元素，该元素显示的内容为“条件判断一?”

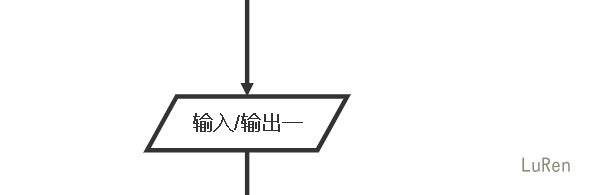

inputoutput 输入或输出节点
定义语句：io=>inputoutput: 输入/输出一
意为定义一个名字叫“io”的“inputoutput”元素，该元素显示的内容为“输入/输出一”
end 结束节点
定义语句： e=>end: 流程结束
意为定义一个名字叫“e”的“end”元素，该元素显示的内容为“流程结束”
subroutine //子程序
连线
用->将两个元素链接
连接元素时，在标签后面可以加上(right)\(left)\(bottom)\(top)来指定连线方向
超连接：
在定义元素时，用:>给某个元素添加超连接。下句让start元素连接至百度首页
s=>start: 系统初始化:>https://www.baidu.com/注意
元素类型和展示文字中间有一个空格，这个空格是必须有的，否则会出错。
每条连接线方向默认为(bottom)。
判断语句默认：yes向下，no向右（默认），yes向右，no向下
Hexo原生是不支持Markdown的流程图语法的。
执行以下命令以支持流程图。
npm install --save hexo-filter-flowchart实例演示
效果图1
s=>start: 开始
i1=>inputoutput: 输入/输出一
o1=>operation: 操作一
o2=>operation: 操作二
c1=>condition: 条件判断一
en=>end: 流程结束
s->i1->o1->c1(yes)->o2->en
c1(no)->o1效果图2
startID=>start: 开始框
inputoutputID=>inputoutput: 输入输出框
operationID=>operation: 操作框
conditionID=>condition: 条件框
subroutineID=>subroutine: 子流程
endID=>end: 结束框
startID->inputoutputID->operationID->conditionID
conditionID(no)->subroutineID

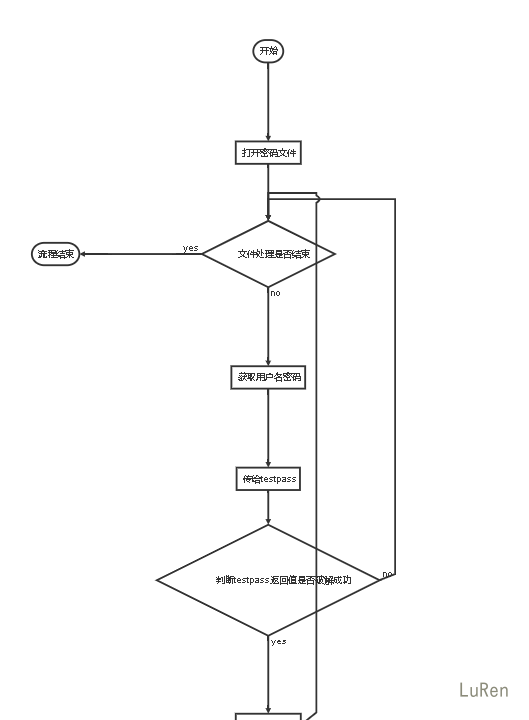

conditionID(yes)->endID效果图3
s=>start: 开始
o1=>operation: 打开密码文件
c1=>condition: 文件处理是否结束
en=>end: 流程结束
o2=>operation: 获取用户名密码
o3=>operation: 传给testpass
c2=>condition: 判断testpass返回值是否破解成功
o4=>operation: 输出明文密码
s->o1->c1(no,bottom)->o2->o3->c2(yes)->o4
c1(yes,left)->en
c2(no)->c1
o4->c1
